Soal Fluks Magnetik dan pembahasan 3

 Soal 1

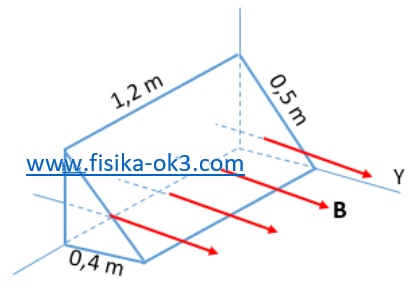

Suatu benda bersisi lima dengan ukuran seperti pada gambar, diletakkan dalam suatu medan magnetik homogen. Medan magnetik memiliki induksi magnetik 0,25 T dan berarah sepanjang arah y positif. Tentukan fluks magnetik yang memotong kelima sisi tersebut.

Jawab:
Luas CFHE = CF x CE = 1,2 m x 0,3 m = 0,36 m2. Bidang CFHE tegak lurus terhadap arah B, sehingga fluks magnetik yang memotong bidang CFHE adalah
ΦCFHE  = BA = 0,25 T x 0,36 m2 = 0,09 Wb
Bidang DCE, bidang GFH, dan bidang alas CDGF sejajar dengan arah B, sehingga fluks magnetik ketiganya adalah nol.
ΦDCE  = ΦGFH  = ΦCDGF  = 0
Untuk bidang miring DGHE akan kita cari dahulu suatu garis yang tegak lurus terhadap bidang DGHE. Arah normal bidang DGHE adalah sejajar dengan garis ini.

Perhatikan segitiga siku-siku GFH, kita tarik garis FI tegak lurus terhadap GH dalam bidang GFH.
Karena garis FI tegak lurus GH dan DG maka garis FI tegak lurus juga dengan bidang DGHE. Dengan demikian, arah normal bidang DGHE, yaitu n dengan arah B (lihat gambar). Untuk mnghitung cos θ dalam ∆GFI siku-siku kita perlu meghitung FI terlebih dahulu. Panjang FI dapat kita hitung dari luas ∆GFH siku-siku, sebagai berikut,
Luas ∆GFH = ½ GF x HF dan Luas ∆GFH = ½ GH x FI, maka
FI = GF x HF : GH = (0,4)(0,3)/0,5 = 0,24 m
Cos θ = FI/GF = 0,6.
Luas DGHE = DG x HE = 1,2 m x 0,5 m = 0,6 m2.
Dengan demikian, fluks magnetik yang memotong bidang DGHE adalah
 ΦDGHE = BADGHE cos θ
            = (0,25 T)(0,6 m2)(0,6) = 0,09 Wb

Soal 2
Sebuah kumparan yang berada dalam medan magnetik homogen. Kumparan tersebut tegak lurus dengan arah medan magnetik. Agar fluks magnetik yang melalui kumparan tersebut berkurang 20% cara-cara yang perlu dilakukan adalah dengan (a) mengubah besar kerapatan fluks magnetik,  (b) mengubah ukuran kumparan dan (c) mengubah sudut antara kumparan dengan arah medan magnetik.

Jawab;
(a) mengubah kerapatan fluks magnetik
Fluks magnetik mula-mula φ0 dan diberikan oleh
φ0 = NB0A cos 00
dengan N dan B konstan. Fluks magnetik akhir φ diberikan oleh
φ = NBA
perubahan fluks magnetik
φ/φ0 = (φ – φ0)/φ0
            = (NBA – NB0A)/NB0A
            = (B/B0) – 1 = –20%
B/B0 = 0,8
B = 0,8B0

Jadi, agar fluks magnetik yang melewati kumparan berkurang 20% maka kerapatan fluks magnetiknya sebesar B = 0,8B0.
(b) mengubah kerapatan fluks magnetik,
N dan B konstan, maka
φ/φ0 = (φ – φ0)/φ0
            = (NBA – NB0A)/NB0A
            = (A/A0) – 1 = –20%
φ/φ0 = (d2/d02) – 1 = 0,2
Di mana A = ¼ πd2d = diameter akhir dan d0 = diameter awal, sehingga
d/d0 = 0,89
d = 0,89d0

Jadi, mengganti kumparan dengan diameter 0,89d0 membuat fluks magnetik yang masuk dalam kumparan berkurang 20%.
(c) mengubah sudut antara kumparan dan arah medan magnetik, NB dan A konstan. Rotasi kumparan sebesar θ terhadap arah medan magnet, seperti gambar di bawah

φ/φ0 = (φ – φ0)/φ0
            = (NBA cos θ – NB0cos 00)/NB0A cos 00
            = cos θ – 1 = –0,2
Cos θ = 0,8
        θ = 36,90 terhadap arah medan magnetik.
