Sistem dua balok pada meja licin
Sebuah

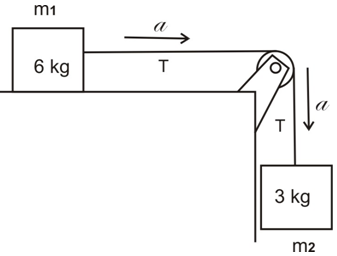

balok 6 kg diam di atas meja licin. Tali diikat pada balok dan dihubungkan
dengan balok lain 3 kg melewati katrol seperti pada gambar
di bawah ini, (a) berapa percepatan benda (b) berapa
tegangan tali T?
Diagrgam
bebas gaya pada sistem balok ditunjukkan pada gambar di bawah ini
Balok
1. Balok 1 dipercepat arah sumbu x positif
ΣFx =
T = m1a
ΣFy =
N – m1g
Balok
1 tidak bergerak sepenjang sumbu y, maka jumlah gaya-gaya arah vertikal yang
bekerja pada balok 1 sama dengan nol,
ΣFy =
N – m1g = 0
N =
m1g
Balok
2. Sedang dipercepat turun pada sumbu y negatif, dan percepatan bernilai
positif (karena searah dengan arah gerak benda)
ΣFy’ = m2a
ΣFy’ =
m2g – T
maka
m2a
= m2g – T atau
T =
m2g – m2a
Besar
tegangan tali pada balok 2 sama dengan besar tegangan tali pada balok 1 yang
besarnya sama dengan T = m1a, maka
m2g
– m2a = m2a
m2g
= m1a + m2a
m2g
= (m1 + m2)a
Subtitusi
besar a ini pada persamaan T = m1a, kita peroleh nilai tegangan tali
Maka
dengan menggunakan data yang diberikan kita peroleh percepatan sistem adalah
3,27 m/s2 dan tegangan tali sebesar 19,6 N.
