Soal Induksi Elektromagnetik dan pembahasannya 4
Soal 1
Sebuah kumparan mempunyai induktansi 700 mH. Besar GGL induksi yang dibangkitkan dalam kumparan itu jika ada perubahan arus listrik dari 300 mA menjadi 60 mA dalam waktu 0,02 sekon secara beraturan adalah . . . .
A. 2,8 mV
B. 4,2 mV
C. 4,8 mV
D. 6,4 mV
E. 8,4 mV
Jawab: E
GGL induksi diri dalam kumparan diberikan oleh
ε = –L∆I/∆t
ε = –700 x 10-3 H x (60 – 300) x 10-3 A/0,02 s = 8,4 mV
Soal 2
Sebuah solenoida 300 lilitan memiliki jari-jari 5 cm dan panjang 30 cm. Energi yang tersimpan dalam solenoida ketika arus 4 A mengalir melaluinya adalah . . . .
A. 1,8π2 mJ
B. 3,0π2 mJ
C. 3,6π2 mJ
D. 4,8π2 mJ
E. 7,2π2 mJ
Jawab:
Energi yang tersimpan dalam solenoida diberikan oleh
W = ½ Li2
Dengan
L = µ0N2A/l = 4π x 10-7 x (300)2π(0,05)2/0,3 = 9π2 x 10-5 H
maka
W = ½ (9π2 x 10-5 H)(4 A)2 = 1,44π2 mJ
Soal 3

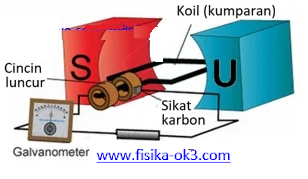

Fungsi utama kedua cincin luncur pada generator adalah untuk . . . .
A. memungkinkan kumparan berputar dalam arah yang sama
B. mengurangi hambatan kumparan
C. memungkinkan kumparan berputar lebih cepat
D. memungkinkan ujung yang sama dari kumparan untuk menyentuh sikat karbon yang sama
E. memungkinkan arus induksi untuk mengalir dalam arah yang sama melalui galvanometer
Jawab: E
Cincin luncur memungkinkan transfer ggl bolak-balik yang diinduksi dalam koil berputar ke sirkuit eksternal. Setiap cincin terhubung ke salah satu ujung kawat kumparan dan terhubung secara elektrik ke sirkuit eksternal melalui sikat karbon konduktif.
Soal 4
Perhatikan besaran-besaran berikut.
(1). Jumlah lilitan kumparan rotor
(2). Besar medan magnet
(3). Kecepatan sudut putaran rotor
(4). Diameter kawat kumparan
Besarnya GGL maksimum pada generator arus bolak-balik bergantung pada besaran nomor . . . .
A. (1), (2), (3) dan (4)
B. (1), (2) dan (3)
C. (1) dan (3)
D. (2) dan (4)
E. (4)
Jawab: B
Soal 5
Sebuah generator menghasilkan ggl maksimum 12 V ketika kumparannya berputar pada 750 rpm (rpm = rotasi per menit). GGL maksimum generator ketika kumparannya berputar pada 2250 rpm adalah . . . .
A. 4V
B. 12V
C. 18V
D. 27V
E. 36V
Jawab:
GGL maksimum generator diberikan oleh
εm = NBAω
εm,1/εm,2 = ω1/ω2
12 V/εm,2 = 750 rpm/2250 rpm
εm,2 = 36V
Soal 6
Sepuluh buah lampu 12V/24W terhubung paralel dengan kumparan sekunder suatu trafo step-down dengan kumparan primernya terhubung dengan sumber daya PLN 240V. Bila besar arus primer yanng dapat diambil dari sumber data PLN adalah 5/4 A, maka besar efisiensi trafo itu adalah . . . .
A. 30%
B. 50%
C. 75%
D. 80%
E. 90%
Jawab:
Maka daya sekunder (10 lampu paralel) adalah
PS = 240 W
daya primer adalah
PP = VI = 240 V x 5/4 A = 300 W
besar efisiensi trafo diberikan oleh
η = (PS/PP) x 100% = (240/300) x 100% = 80%
Sebuah kumparan mempunyai induktansi 700 mH. Besar GGL induksi yang dibangkitkan dalam kumparan itu jika ada perubahan arus listrik dari 300 mA menjadi 60 mA dalam waktu 0,02 sekon secara beraturan adalah . . . .
A. 2,8 mV
B. 4,2 mV
C. 4,8 mV
D. 6,4 mV
E. 8,4 mV
Jawab: E
GGL induksi diri dalam kumparan diberikan oleh
ε = –L∆I/∆t
ε = –700 x 10-3 H x (60 – 300) x 10-3 A/0,02 s = 8,4 mV
Soal 2
Sebuah solenoida 300 lilitan memiliki jari-jari 5 cm dan panjang 30 cm. Energi yang tersimpan dalam solenoida ketika arus 4 A mengalir melaluinya adalah . . . .
A. 1,8π2 mJ
B. 3,0π2 mJ
C. 3,6π2 mJ
D. 4,8π2 mJ
E. 7,2π2 mJ
Jawab:
Energi yang tersimpan dalam solenoida diberikan oleh
W = ½ Li2
Dengan
L = µ0N2A/l = 4π x 10-7 x (300)2π(0,05)2/0,3 = 9π2 x 10-5 H
maka
W = ½ (9π2 x 10-5 H)(4 A)2 = 1,44π2 mJ
Soal 3
Fungsi utama kedua cincin luncur pada generator adalah untuk . . . .
A. memungkinkan kumparan berputar dalam arah yang sama
B. mengurangi hambatan kumparan
C. memungkinkan kumparan berputar lebih cepat
D. memungkinkan ujung yang sama dari kumparan untuk menyentuh sikat karbon yang sama
E. memungkinkan arus induksi untuk mengalir dalam arah yang sama melalui galvanometer
Jawab: E
Cincin luncur memungkinkan transfer ggl bolak-balik yang diinduksi dalam koil berputar ke sirkuit eksternal. Setiap cincin terhubung ke salah satu ujung kawat kumparan dan terhubung secara elektrik ke sirkuit eksternal melalui sikat karbon konduktif.
Soal 4
Perhatikan besaran-besaran berikut.
(1). Jumlah lilitan kumparan rotor
(2). Besar medan magnet
(3). Kecepatan sudut putaran rotor
(4). Diameter kawat kumparan
Besarnya GGL maksimum pada generator arus bolak-balik bergantung pada besaran nomor . . . .
A. (1), (2), (3) dan (4)
B. (1), (2) dan (3)
C. (1) dan (3)
D. (2) dan (4)
E. (4)
Jawab: B
Soal 5
Sebuah generator menghasilkan ggl maksimum 12 V ketika kumparannya berputar pada 750 rpm (rpm = rotasi per menit). GGL maksimum generator ketika kumparannya berputar pada 2250 rpm adalah . . . .
A. 4V
B. 12V
C. 18V
D. 27V
E. 36V
Jawab:
GGL maksimum generator diberikan oleh
εm = NBAω
εm,1/εm,2 = ω1/ω2
12 V/εm,2 = 750 rpm/2250 rpm
εm,2 = 36V
Soal 6
Sepuluh buah lampu 12V/24W terhubung paralel dengan kumparan sekunder suatu trafo step-down dengan kumparan primernya terhubung dengan sumber daya PLN 240V. Bila besar arus primer yanng dapat diambil dari sumber data PLN adalah 5/4 A, maka besar efisiensi trafo itu adalah . . . .
A. 30%
B. 50%
C. 75%
D. 80%
E. 90%
Jawab:
Maka daya sekunder (10 lampu paralel) adalah
PS = 240 W
daya primer adalah
PP = VI = 240 V x 5/4 A = 300 W
besar efisiensi trafo diberikan oleh
η = (PS/PP) x 100% = (240/300) x 100% = 80%
